대전에 위치한 전시모형, 축소모형, 형상모형, 산업모형 등의 각종 모형제작 전문 만능공작소 DRAP입니다.
같은 지역에 있는 정부출연 연구원에서 모형제작 의뢰가 들어와 프로젝트를 진행했습니다.

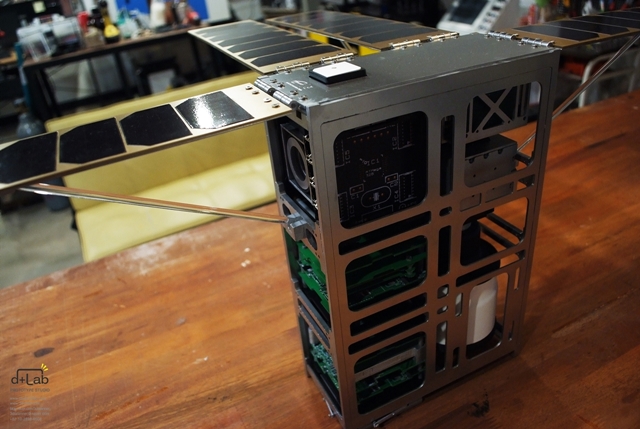

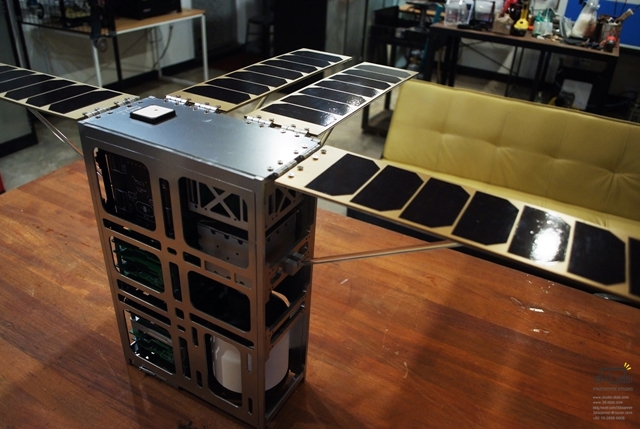

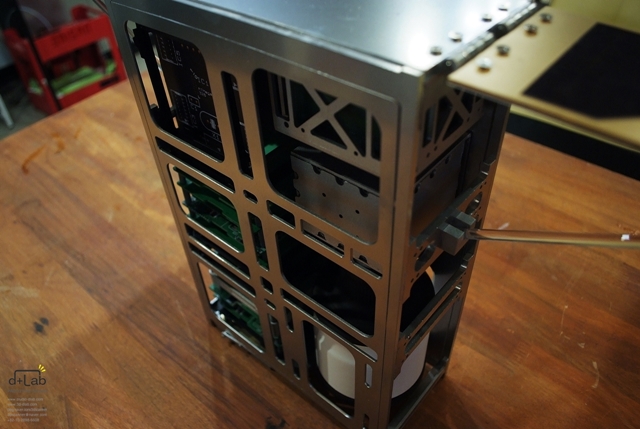

초소형 인공위성으로, 1:1 스케일 목업(모형)입니다.
대부분 금속으로 설계되어 있으며 최대한 금속과 동일한 도료가 적용되어 있습니다.

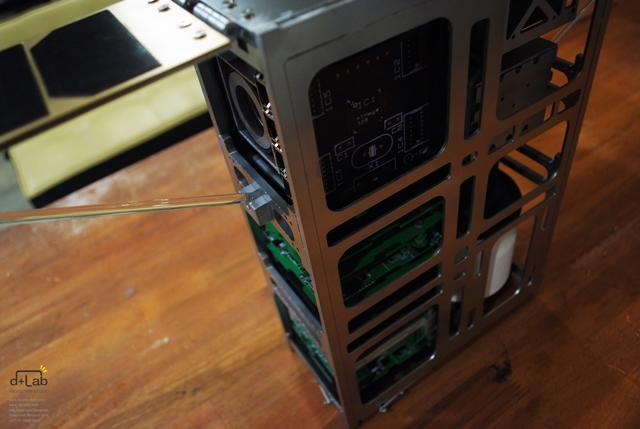

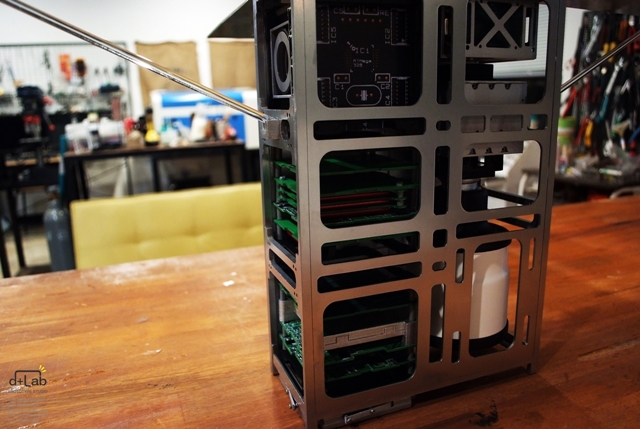

내부는 전자 부품 등 PCB 기반으로 구성되어 있습니다.
커넥터, 각종 포트 등 육안으로 구별되는 하드웨어는 직접 동일한 제품을 구입하여 모형에 적용하고 있으며
PCB등 2차원적 형상은 실사 적용으로 디테일을 더욱 강조한 모형입니다.
대부분 평면 중심의 형상에도 이염될 위험이 있으며 아크릴보다 ABS로 CNC 중심의 각공을 적용하였습니다.
…..

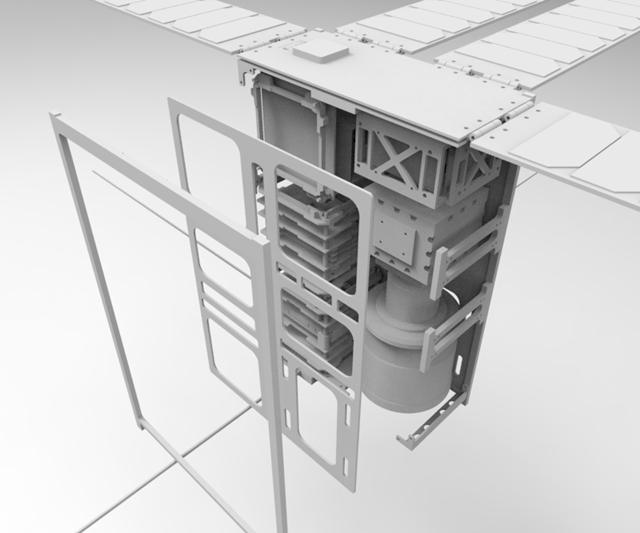

[전시모형 3D 설계도면]
초소형 인공위성 모형 [1:1 SCA LE]
사이즈(태양광판넬제외) 가로 : 220mm 세로 : 130mm 높이 : 300mm
사용재료 제품 : 아크릴(20%), ABS(엔지니어링수지/60%), PLA(10%), 레진(10%)
주요 사용 장비 제품: CNC(50%), 3D 프린터(FDM5%/POLY JET5%), 레이저 커팅기(40%)
제작기간 모형설계 : 3일 / 부품가공 : 4일 / 후가공, 도색, 조립 3일
제품용도 국내외 전시회출품
기타 제품개발 및 제작 문의는 전화/이메일 및 이메일 등 별도의 양식없이 연락주시기 바랍니다최대한 자세하고 친절한 답변을 해드리겠습니다.
